防爆溫度控製器按照GB3836-2000《爆炸性環境用防爆電氣設備》的有關規定製造，防爆標誌“EⅡBT4”，產品分陸用和船用兩類，適用於二區爆炸性氣體混合物T1-T4溫度級別場合自動控製管線或罐體的介質工藝溫度。
1、 產品主要技術參數

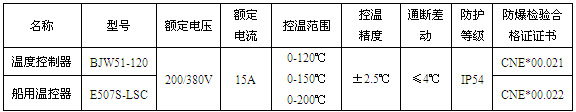

產品主要技術參數
2、 產品簡介

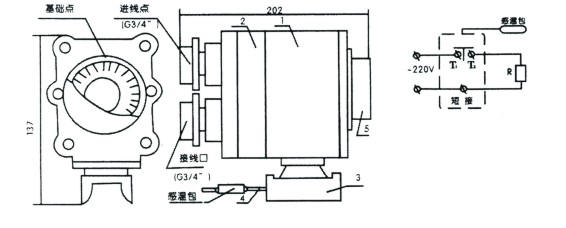

溫度器主要由芯盒1.接線盒；2.盒座；3.控溫元件和測溫毛細管；4.溫度調節盒；5.膠封材料等組成。芯盒裏裝有控溫元件。控溫元件調節軸和測溫毛細管采用隔爆結構和膠封結構，供控製電纜的進線和出線使用。產品結構見下圖：
說明：1.虛線框表示溫控器接線盒，T1，T2溫控器觸點；2.R在單相回路中表示電熱帶，在三相回路中表示交流接觸器線圈
3、溫控器工作原理
溫控器感溫包接觸到的被控介質溫度升高時，溫包中的液體受熱膨脹，當被控介質超過設定溫度時，T1、T2觸點斷開，於是自動切斷電源，停止久久精品熟女亚洲AV麻豆网站。此時，感溫包溫度慢慢降低；當溫度低於設定溫度時，觸點T1、T2重新閉合，又自動回複送電。
4、溫控器的安裝使用與維護
（1）打開溫控器接線盒蓋，擰下接套，將進、出線電纜各自穿過接套、壓圈、橡膠密封圈進入接線腔。
（2）在工作電壓為220V/110V的單項係統中，將進、出線中各自一根芯線分別裝在“T1”和“T2”接線柱上，剩下的一根進線和一根出線接在“短接”線柱上，然後擰緊線蓋螺釘。
（3）在380V三相係統中，必須增加一隻交流接觸器KM，將其主接觸點接入負載回路，溫控器的觸點T1、T2接入220V或380V的控製回路，通過KM線圈得電、失電來控製負荷回路的通與斷。安裝時，來自配電箱的一根二芯控製電纜通過一隻線嘴進入接線腔，接在溫控器T1、T2觸點上，另一隻線嘴空著不用。
其電氣原理見下圖：

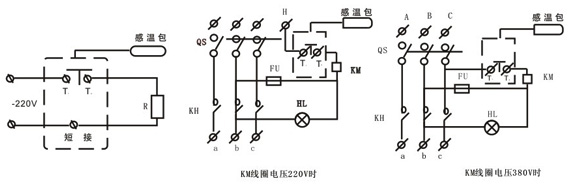

防爆溫度控製器電氣原理圖
QS-斷路器； FU-熔斷器； KM-交流接觸器； T1、T2-溫控器觸點； HL-通電指示燈
說明：1.虛線框表示溫控器接線盒，T1、T2溫控器觸點； 2.R在單相回路中表示電熱帶，在三相回路中表示交流接觸器線圈
（4）打開溫度調節蓋，將旋鈕上的介質工藝溫度數對準芯殼上的紅色上基準點，然後上緊盒蓋螺釘。
（5）將盒座用管卡固定在管道的適當部位（一般在電源接線盒附件），並將測溫毛細管用耐熱壓敏膠帶敷設在被測管管表麵，感溫包用鋁箔膠帶緊貼在管道被測溫度的部位上，並用耐熱壓敏膠帶紮牢。測溫毛細管安裝部位應遠離電久久精品熟女亚洲AV麻豆网站帶，以防誤動作。
（6）電源線接入電網，控製線通過防爆電源接線盒接入電久久精品熟女亚洲AV麻豆网站帶，檢查無誤後即可送電工作。
（7）溫控器安裝注意事項
a、感溫包隻能水平安裝、盒垂直向下安裝，否則會出現溫度不穩定現象。
b、接線盒如有變形、裂痕盒損壞，應停止使用，更換新的溫控器
（8）溫控元件是否正常工作的判斷方法
將萬用表電阻檔接觸“T1”、“T2”觸點：從低到高轉動調溫旋轉，在氣溫刻度線附件（溫包放在空氣中）能聽到“卟卟”觸點開閉響聲，且萬用表指針由“斷→通”，則表示正常；若指針不動，表示溫控元件已壞。
